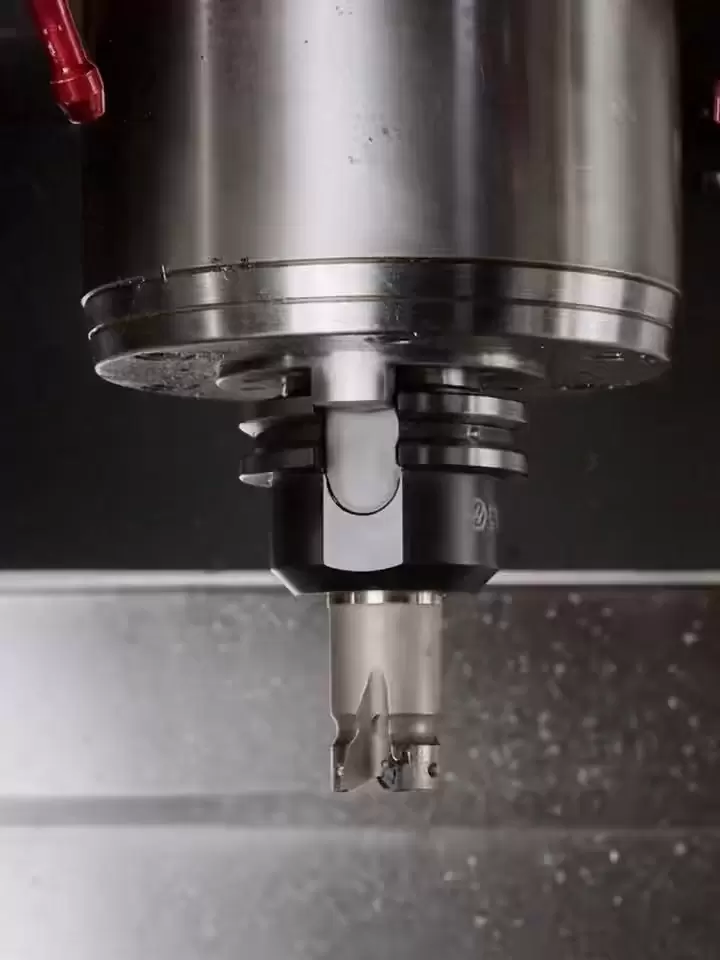

Фрезерные услуги

1、Введение в процесс | Что может решить для вас фрезеровка с ЧПУ?

3D-сложная поверхность: 3-5-осевое соединение для единовременного зажима для выполнения многогранной обработки, исключающее ошибки ручного переворота.
Высокая точность позиционирования: повторяемость ± 0,01 мм, положение отверстия, полости, резьба могут быть собраны напрямую.
Обработка твердых материалов: высокоскоростное фрезерование из закаленного CBN HRC52, заменяющее традиционное шлифование, экономия 30% трудозатрат.
Зеркальный эффект: Ra ≤ 0,4 мкм, путь лезвия с высоким блеском, последующая обработка наружных деталей не требуется.
Малый Быстрая доставка партии: автоматическая смена инструмента в течение 24 часов + онлайн-измерение, от 1 штуки, доставка в течение 48 часов

2. Возможности

Элемент	Спецификация
Максимальный размер обработки	3200×1600×800 мм (портальный) / 1200×600×700 мм (вертикальный)
Точность обработки	±0,01 мм / IT6-IT7
Шероховатость поверхности	Ra 0,4–1,6 мкм (в зависимости от материала)
Диапазон материалов	Алюминий, сталь, нержавеющая сталь, титан, медь, инженерные пластмассы, композитные материалы.
Емкость партии	1–10 000 шт./партия, переналадка < 15 мин.

3. Наше оборудование

GMC-3016 Обрабатывающий центр Longmen

Ход: 3200 × 1600 × 800 мм, BT50 22 кВт.
Подходит для многостороннего фрезерования корпусов больших двигателей и станин станков.

Вертикальный обрабатывающий центр Mazak VCN-700L × 3

Ход: 1200×700×600 мм, прямой привод 12000 об/мин.
Высокоскоростная обработка алюминия, однократное формирование Т-образного паза/ребра теплоотвода.

Горизонтальный обрабатывающий центр Doosan DHM 6300

Двойной лоток 630×630 мм, поворотный стол с ЧПУ 0,001°
Четырехсторонняя обработка деталей коробчатого типа, с точностью повторяемости ±0,005 мм

5-осевой обрабатывающий центр Haas UMC-750

Ход: 750 × 500 × 500 мм, ось ± 120 ° B.
Рабочее колесо, глубокая полость формы и неровная поверхность корпуса двигателя WEG выполняются за один проход.

4、Примеры фрезерования | Случаи применения

Случай 1 | Корпус двигателя Wangao WEG (база машины 132-315)

Материал: алюминиевая заготовка ADC12 для литья под давлением.

Содержание обработки: ребра теплоотвода, камеры подшипников, поверхности фланцев, отверстия для подъемных колец.

Сложность: радиатор на 360°, толщина 2 мм, соосность ≤ 0,01 мм.

Решение: 5-осевой рычаг UMC-750, грубый полутонкий тонкий трехножевой метод, онлайн-компенсация датчика

Результат: время обработки 18 минут на деталь, отсутствие деформации радиатора, годовая поставка 120 000 комплектов 0PPM.

Случай 2 | Соединительное сиденье промышленного робота

Материал: 42CrMo, закаленный и отпущенный HRC32.

Особенности: Поперечное расположение отверстий, глубокая полость, тонкая стенка 0,8 мм.

Результат: точность позиционирования 0,02 мм заменена твердым шлифованием CBN, экономия 30 % трудозатрат.

Случай 3 | Камера фильтра 5G

Материал: алюминий 6061-T6

Особенности: Глубокая полость 20 мм, толщина ребра 0,5 мм, резьба М2-М6, всего 120.

Результат: плоскостность полости 0,03 мм, положение резьбы 0,02 мм, ежемесячный объем производства 50 000 штук.

5、 Качество и доставка

Стандарт прецизионных допусков ISO 2768-f
Отчет по трем координатам для первой статьи для каждой партии + 10% проверка
Измерительная головка в режиме онлайн: компенсация размера в реальном времени, CPK≥1,67
Доставка в течение 48 часов: автоматическая смена инструмента + 24-часовая работа в две смены, срочные заказы требуют 1 дня для производства образцов

ХЭХУА Часто задаваемые вопросы

Доверяйте Надежность

Многолетний опыт экспорта на мировые рынки, доказывающий нашу надежность в отношении качества, логистики и соблюдения требований.

Сертифицированный менеджмент качества и стандартизированное производство гарантируют надежные и повторяемые результаты для каждого заказа.

Каких допусков можно достичь?

Наш стандартный допуск для обработки на станках с ЧПУ составляет DIN-2768-1-f (высокий) или +/- 0,01 мм. Для требований высокой точности мы можем добиться допусков до +/- 0,005 мм в зависимости от геометрии и материала.

Какие варианты обработки поверхности вы предлагаете?

Мы предоставляем комплексные услуги по обработке поверхности, в том числе: Обработка без заусенцев. Пескоструйная обработка. Анодирование (тип ll, тип III). Полировка. Зеркальная полировка. Порошковое покрытие. Покраска. Лазерная гравировка (логотип/текст).

Как быстро я могу получить ценовое предложение?

Отправьте нам свои 3D-файлы (STEP/IGES) и 2D-чертежи (PDF). Наша команда инженеров проанализирует их и предоставит подробное ценовое предложение в течение 6-12 часов.

Каково ваше типичное время выполнения?

Прототипы: 3-7 дней. Производство 10-20 дней. Мы также предлагаем ускоренное обслуживание для срочных проектов.

Предоставляете ли вы образцы перед массовым производством?

Да, мы всегда рекомендуем изготовить предсерийный образец для утверждения. Мы вышлем вам фотографии/видео или отправим вам физический образец для проверки перед запуском полной партии.

Что делать, если детали не соответствуют техническим характеристикам?

У нас строгая политика контроля качества. Если детали не соответствуют чертежу, мы переделаем их бесплатно или предоставим полный возврат средств. Мы отвечаем за наше качество на 100%.

Какие материалы вы можете обрабатывать?

Мы работаем с широким спектром материалов, включая: металлы, алюминий (6061, 7075), нержавеющую сталь (303, 304, 316), латунь, медь, титан. Пластмассы: АБС-пластик, ПОМ (дельрин), PEEK, нейлон, поликарбонат. Если вам нужен специальный материал, просто дайте нам знать.
