Почему прецизионная штамповка металла используется для металлических деталей большого объема

Крупносерийное производство металлических деталей – это не только изготовление большего количества деталей за меньшее время. Для большинства OEM-программ и промышленных программ реальной проблемой является производство больших объемов продукции при сохранении стабильных размеров, однородности поверхностей и эффективности последующей сборки. Вот почему прецизионная штамповка металла продолжает оставаться одним из наиболее широко используемых методов изготовления повторяющихся металлических деталей.

Если конструкция детали подходящая, штамповка может сочетать в себе скорость, стабильность и эффективность процесса, чего не могут достичь многие другие методы. На странице штамповки и формовки металла Hehua Machinery штамповка представлена ​​как основная производственная возможность, а на странице прогрессивной штамповки объясняется, как этот процесс поддерживает высокоскоростное массовое производство, точные размеры, сложную формовку, хорошее качество поверхности и экономию материала. Именно по этим причинам прецизионную штамповку часто выбирают для металлических деталей большого объема.

Для большой громкости требуется нечто большее, чем просто скорость вывода

Производственный метод может быть быстрым и при этом потерпеть неудачу в программе большого объема, если он создает слишком много вариаций, слишком много вторичных операций или слишком много ручных исправлений. Крупносерийное производство зависит от ритма. Процесс должен продолжаться, поддерживать качество и поддерживать детали, которые идут непосредственно на сборку, без повторной регулировки.

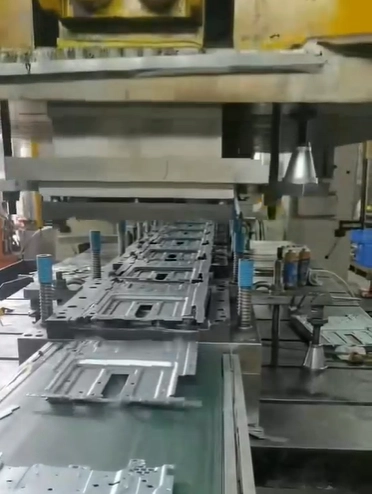

Именно здесь становится полезной точная штамповка. В описании процесса Хэхуа отмечается, что прогрессивное производство штампов может работать со скоростью от 200 до 800 раз в минуту и ​​достигать ежедневной производительности примерно от 100 000 до 500 000 штук за одну смену. Такой диапазон важен, поскольку он показывает, что процесс рассчитан на устойчивую производительность, а не только на пробную работу небольшими партиями. На той же странице также говорится, что стоимость штамповки может быть на 60–80 процентов ниже, чем механическая обработка подходящих деталей, что объясняет, почему штамповка часто предпочтительнее, когда объем детали увеличивается.

Для покупателей преимущество очевидно. Если программа включает повторяющиеся детали в течение длительного производственного цикла, стабильной линией штамповки часто легче управлять, чем более медленным маршрутом, построенным на нескольких отдельных операциях.

Точность имеет значение, потому что важна сборка

Детали большого объема часто используются в системах, которые зависят от взаимозаменяемости. Если положение отверстия слишком сильно меняется, если края не совпадают или плоскостность выходит за пределы допустимого диапазона, сборка замедляется и увеличивается риск возникновения дефектов.

В таких ситуациях используется прецизионная штамповка металла, поскольку при правильном управлении оснасткой и подачей процесс может сохранять повторяющуюся геометрию на протяжении длительного периода времени. Согласно опубликованным данным компании Hehua, ее прогрессивный процесс штамповки обеспечивает точность вырубки ±0,01 мм и точность шага отверстий ±0,02 мм. Также указана подача сервороликов с точностью шага ±0,005 мм, что показывает, как управление подачей поддерживает стабильность размеров.

Эти значения имеют значение в практическом производстве, поскольку уменьшают потребность во вторичной механической обработке или регулировке. При крупносерийном производстве даже небольшое сокращение времени на доработку или сборку может иметь большое влияние на всю партию.

Штамповка может объединить несколько этапов формования в один процесс.

Еще одна причина, по которой прецизионная штамповка широко используется для изготовления деталей большого объема, заключается в том, что она может сочетать несколько операций в одном потоке штампов.

В описании процесса Хэхуа поясняется, что при прогрессивной штамповке можно использовать несколько станций для глубокой вытяжки, штамповки, отбортовки и формовки. Это позволяет производить коробчатые конструкции, обечайки, фланцы и ребра жесткости непрерывным маршрутом.

Такая интеграция процессов важна при работе с большими объемами. Если деталь требует нескольких отдельных станков и многократного обращения, вариации обычно увеличиваются, а ритм выпуска замедляется. Если одна и та же деталь может перемещаться через одну скоординированную инструментальную систему, контролировать производство становится проще.

Для деталей, требующих как сложности формы, так и масштаба производства, это одна из основных причин, по которой штамповка остается конкурентоспособной.

Этот процесс поддерживает широкий спектр материалов и толщин.

Крупносерийные детали не все изготавливаются из одного и того же материала. В разных отраслях используются разные свойства листов в зависимости от прочности, проводимости, коррозионной стойкости, веса или магнитных характеристик.

На странице возможностей Hehua указан диапазон толщины обрабатываемого материала: от 0,05 до 12 мм для стали, от 0,1 до 8 мм для нержавеющей стали и от 0,1 до 10 мм для алюминия.

Это важно, поскольку сам по себе объем детали не определяет выбор процесса. Поставщику также необходимо поддерживать категорию материала. Система штамповки, которая может обрабатывать тонкий прецизионный материал и более толстый конструкционный металл, более полезна для OEM-программ со смешанными семействами деталей.

Для покупателей это также означает, что поставщик с меньшей вероятностью будет ограничиваться только одним узким сегментом штампованной продукции.

Качество поверхности становится более важным по мере увеличения объема.

Когда производится всего несколько образцов, дефекты поверхности могут показаться управляемыми. При крупносерийном производстве они становятся гораздо серьезнее. Заусенцы, царапины, плохое состояние кромок или повреждения поверхности материала с покрытием могут создать проблемы при сортировке, доработке или сборке в больших масштабах.

Хэхуа утверждает, что холоднокатаный лист может сохранять шероховатость поверхности Ra ≤ 0,8 мкм, а оцинкованный лист или лист с покрытием может сохранять свой первоначальный внешний вид после штамповки.

Такая стабильность поверхности является одной из причин, по которой прецизионную штамповку выбирают для деталей большого объема. Повторяемый процесс помогает сохранить внешний вид и качество кромки в течение длительного периода, что особенно полезно для деталей, поступающих непосредственно на сборку или в дополнительные последующие процессы.

В крупносерийном производстве контроль поверхности касается не только внешнего вида. Речь идет о сохранении стабильности всего процесса.

Экономия материалов становится более ценной в масштабе

Использование материалов может не выглядеть критическим в краткосрочной перспективе, но оно становится гораздо более важным, когда объем производства увеличивается. Даже небольшая процентная разница в расположении полос может иметь большой эффект, когда детали производятся сотнями тысяч или миллионами.

На странице Хэхуа говорится, что закрытая компоновка материалов позволяет достичь коэффициента использования не менее 85 процентов, что особенно актуально для тонких материалов из нержавеющей стали и других металлов с более высокой стоимостью.

Это еще одна причина, по которой прецизионную штамповку часто выбирают для деталей большого объема. После оптимизации штампа использование материалов становится более предсказуемым и эффективным, что помогает поставщику поддерживать производственную дисциплину с течением времени.

Реальные характеристики корпуса показывают, почему штамповка подходит для объемной работы

Самый сильный аргумент в пользу точной штамповки — не теория. Это производственное доказательство.

В разделе кейсов Хэхуа представлены три примера, демонстрирующие различные формы преимущества при больших объемах продаж.

Первый случай представляет собой сердечник нового энергетического двигателя, изготовленный из рулона неориентированной кремниевой стали толщиной 0,35 мм. Деталь имеет наружный диаметр 180 мм, 72 прорези, толщину 40 мм с пакетной клепкой. В этом процессе используется прогрессивная пресс-форма с 72 станциями, а также вращающаяся штабелируемая клепка и онлайн-обнаружение заусенцев размером ≤0,02 мм. Заявленный результат: плоскостность ≤0,05 мм, потери в железе ≤2,4 Вт/кг и ежемесячный выпуск 1,2 миллиона штук.

Этот случай показывает, почему штамповка работает для деталей, требующих как контроля геометрии, так и больших масштабов производства.

Второй корпус — петля автомобильной двери из высокопрочной стали В340ЛА толщиной 4 мм. В процессе используется 800-тонный сервопресс и трехосный передаточный рычаг с 7-позиционной передаточной формой. Результатом является точность позиционирования бокового отверстия 0,08 мм, отсутствие необходимости механической обработки и годовая производительность 800 000 комплектов.

Этот случай показывает, что крупносерийная штамповка не ограничивается простыми тонкими деталями. Он также может поддерживать фасонные структурные компоненты, где важно единообразное расположение элементов.

Третий корпус представляет собой экранирующую крышку 5G из фосфористой бронзы толщиной 0,2 мм со 128 небольшими решетками и выпуклыми выступами. Изготовленные на 125-тонном высокоскоростном штамповочном станке со скоростью 600 об/мин, результатом являются жалюзи без заусенцев, эффективность экранирования выше 100 дБ и ежемесячный выпуск 5 миллионов штук.

Этот пример демонстрирует другую сторону прецизионной штамповки: очень большие объемы производства мелких деталей, где стабильность так же важна, как и скорость.

Автоматизация помогает поддерживать стабильную производительность при больших объемах производства.

Для крупносерийного производства требуется нечто большее, чем просто быстрая печатная машина. Нужна контролируемая система вокруг прессы.

В разделе пресс-форм и автоматизации Хэхуа упоминаются самостоятельно разработанные прогрессивные, трансферные и композитные формы, имитационное формование для сокращения количества пробных форм на 40 процентов, нарезание резьбы и клепка в форме, роботизированная и визуальная подача, автоматическая смена рулонов и онлайн-обнаружение с использованием визуального размера, кривой давления и обнаружения утечек. На странице также указано, что уровень дефектов можно поддерживать на уровне 50 PPM или ниже.

Эти детали имеют значение, поскольку при больших объемах стабильность процесса во многом зависит от автоматизации и мониторинга. Линия, которая слишком сильно полагается на ручную коррекцию, по-прежнему может производить детали, но с течением времени становится все труднее поддерживать постоянство производительности и качества.

Качество и отслеживаемость поддерживают длительные производственные циклы.

Масштабные программы обычно выполняются в течение длительного периода времени, что делает отслеживаемость более важной. Если проблема возникает в одной партии, поставщику необходимо быстро выявить причину.

В разделе качества и отслеживания Hehua указано, что процесс штамповки соответствует автомобильной системе штамповки IATF 16949 и стандарту точности штамповки ISO 9013. В нем также описывается полноразмерный контроль первой детали, 10-процентный контроль, сравнение последней детали, загрузка данных MES и QR-код, а также визуальная гравировка номера формы, номера рулона и возможность отслеживания оператором номера печи с сырьем.

Это еще одна причина, по которой прецизионная штамповка используется в крупносерийных программах. Это не только быстро. Его также можно структурировать таким образом, чтобы поддерживать долгосрочный контроль качества.

Последняя мысль

Прецизионная штамповка металла используется для металлических деталей большого объема, поскольку она сочетает в себе скорость производства и дисциплину процесса. Он поддерживает крупносерийное производство, строгую размерную стабильность, многоэтапное формование, лучшее использование материалов, стабильное качество поверхности и практическую отслеживаемость.

Судя по опубликованным Hehua Machinery возможностям штамповки и примерам корпусов, этот процесс особенно подходит там, где OEM-покупателям и промышленным покупателям нужно больше, чем просто производительность. Им нужны повторяемые результаты с течением времени, в больших объемах и для разных типов деталей. Именно здесь точная штамповка становится не просто вариантом производства, а производственной стратегией.
