Ожидается, что сегодня производители будут производить высококачественные металлические детали быстрее, чем когда-либо, сохраняя при этом постоянные размеры и минимизируя производственные затраты. Будь то автомобильное оборудование, аксессуары для компрессоров, промышленное оборудование или пневматическое оборудование, достижение точности и эффективности стало ключевым конкурентным преимуществом.

Вот где выделяется прогрессивная штамповка . Объединив несколько операций формовки металла в один непрерывный процесс, прогрессивная штамповка позволяет производителям производить сложные компоненты из листового металла с превосходной повторяемостью и высокой скоростью производства.

По сравнению с традиционными методами штамповки, которые требуют нескольких переналадок и вторичной обработки, прогрессивная штамповка оптимизирует производство, сохраняя при этом жесткие допуски на протяжении длительных производственных циклов. В этой статье мы рассмотрим, как этот процесс повышает точность и эффективность производства и почему он стал предпочтительным решением во многих отраслях.

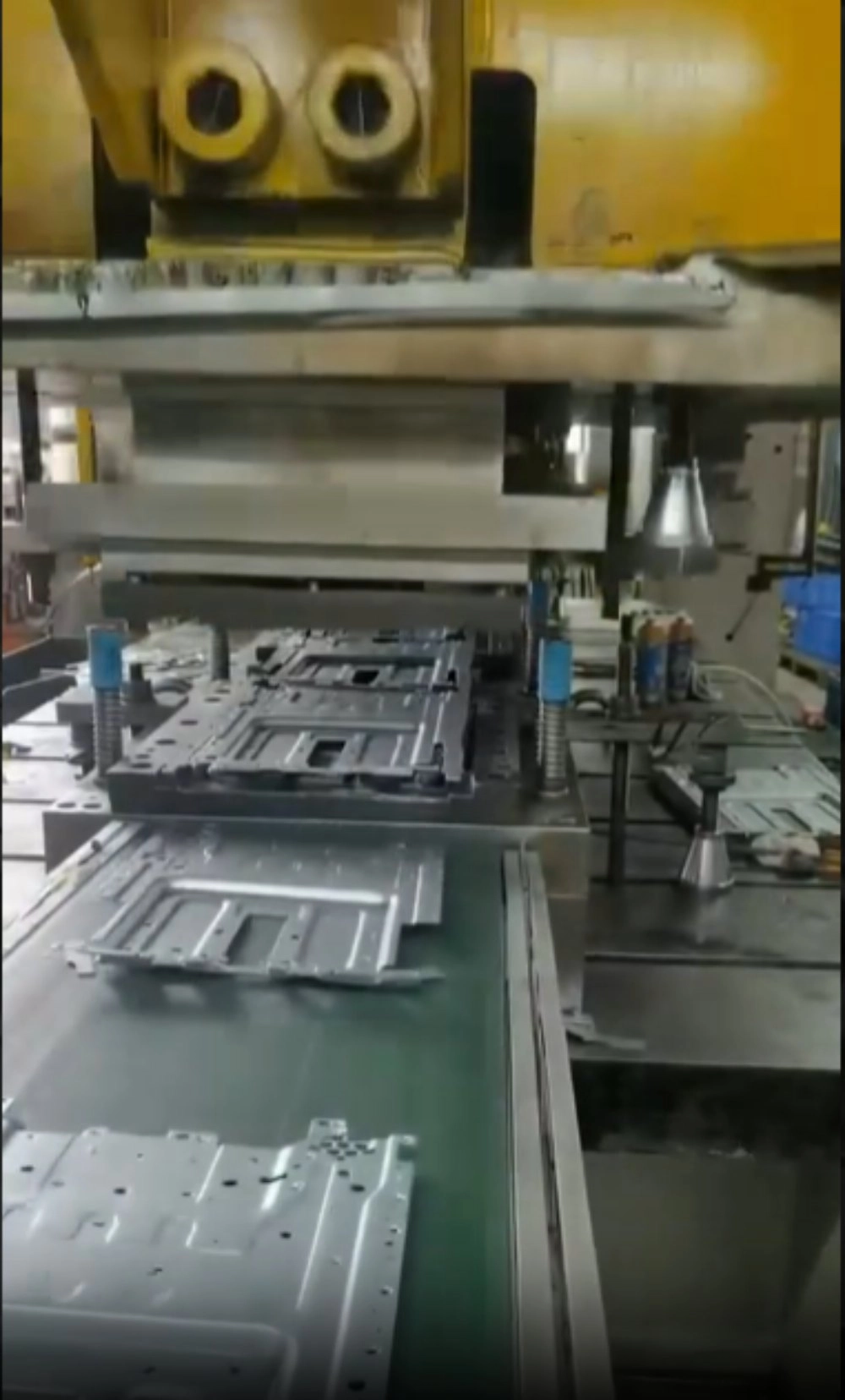

Понимание прогрессивной штамповки

Прогрессивная штамповка — это процесс формовки металла, в котором используется специально разработанная матрица, содержащая несколько рабочих станций. Непрерывная полоса металла автоматически подается через матрицу, при этом каждая станция выполняет определенную операцию, например:

· Гашение

· Штамповка

· Гибка

· Чеканка монет

· Тиснение

· Формирование

После каждого хода пресса полоса продвигается к следующей станции до тех пор, пока готовая деталь не отделится от материала.

Поскольку каждая операция выполняется в рамках одного автоматизированного производственного цикла, производители могут значительно сократить время производства, гарантируя при этом, что каждая деталь выполняется по одному и тому же производственному процессу.

Этот процесс широко используется для производства:

· Аксессуары для компрессоров

· Прецизионные кронштейны

· Гермооболочки

· Оборудование для промышленного оборудования

· Детали пневматического оборудования

· Прецизионные прокладки

· Электрические компоненты

· Детали из листового металла на заказ

Почему точность важна при штамповке металла

Для многих промышленных изделий даже небольшое отклонение размеров может повлиять на качество сборки, производительность оборудования или срок службы изделия.

Точность особенно важна для таких отраслей, как:

· Производство автомобилей

· Аэрокосмическая промышленность

· Железнодорожный транзит

· Полупроводниковое оборудование

· Новое энергетическое оборудование

· Промышленная автоматизация

Компоненты, которые не соответствуют спецификациям, могут потребовать дополнительной механической обработки, ручной настройки или полной замены, что увеличивает производственные затраты и задерживает графики поставок.

Прогрессивная штамповка сводит эти риски к минимуму за счет стандартизированного инструмента и автоматизированной обработки.

Как прогрессивная штамповка обеспечивает более высокую точность

Прецизионные инструменты контролируют каждую операцию

В основе прогрессивной штамповки лежит точность инструментов.

Каждая рабочая станция внутри матрицы спроектирована для выполнения определенной операции, сохраняя при этом точное соответствие предыдущему этапу.

Поскольку инструменты остаются неизменными на протяжении всего производства, производители достигают высокой повторяемости результатов от первого компонента до последнего.

В отличие от методов ручного изготовления, существует небольшая вероятность ошибок позиционирования между операциями.

Автоматизированная подача материала снижает количество человеческих ошибок

Ручная обработка приводит к несоответствиям, которые могут повлиять на качество продукции.

В прогрессивной штамповке используются автоматические системы подачи для перемещения материала через каждую рабочую станцию ​​с постоянным позиционированием.

Это дает несколько важных преимуществ:

· Стабильное расположение детали

· Равномерная последовательность формования

· Постоянное выравнивание пуансона

· Снижение влияния оператора

Автоматизация не только повышает точность, но и поддерживает непрерывное производство с минимальными перерывами.

Жесткие производственные допуски

Для OEM-производителей постоянство размеров зачастую важнее скорости производства.

Профессиональные поставщики прогрессивной штамповки способны добиться:

· Допуски штамповки от ±0,008 мм до ±0,03 мм.

· Плоскостность ≤0,02 мм

· Отклонение толщины стенки при глубокой вытяжке в пределах 5%

Эти возможности позволяют производителям производить детали, подходящие для сложных условий сборки, где важен каждый размер.

Типичные продукты, выигрывающие от такого уровня точности, включают:

· Прецизионные кронштейны

· Гермооболочки

· Компоненты компрессора

· Металлические детали специальной формы

· Механические опоры

Комплексная проверка качества

Точное производство зависит не только от точности инструментов — оно также требует тщательного контроля.

Профессиональные производители обычно реализуют несколько этапов контроля качества, в том числе:

· Входной контроль материалов

· Первая проверка изделия

· Текущий контроль качества

· Проверка координатно-измерительной машины (КИМ)

· 100% проверка основных размеров

· Полные отчеты о проверках

Тестирование спектра материалов и полная отслеживаемость производства также помогают гарантировать, что каждая партия соответствует спецификациям клиента.

Как прогрессивная штамповка повышает эффективность производства

Хотя точность имеет важное значение, производители также должны соблюдать все более жесткие графики поставок.

Прогрессивная штамповка повышает эффективность по нескольким важным направлениям.

Несколько операций в одном производственном цикле

Традиционное производство часто требует использования нескольких отдельных станков для резки, штамповки, гибки и формовки.

Каждый дополнительный процесс увеличивает:

· Время установки

· Обработка материалов

· Требования к рабочей силе

· Сложность производства

Прогрессивная штамповка объединяет эти операции в одну автоматизированную производственную последовательность.

Вместо перемещения заготовок между несколькими станциями материал непрерывно подается через одну прецизионную матрицу, что значительно увеличивает производительность и сокращает время производства.

Ускоренное производство больших объемов заказов

Прогрессивная штамповка особенно хорошо подходит для крупносерийного производства.

После того как оснастка будет завершена и проверена, производство может продолжаться с минимальными перерывами.

Это делает процесс идеальным для:

· Годовые производственные программы

· Глобальные экспортные заказы

· Долгосрочные OEM-контракты

· Непрерывное производство

Производители, использующие автоматические линии штамповки с прецизионными прессами 63–315T, могут поддерживать стабильную производительность, обеспечивая при этом стабильное качество продукции в крупных масштабах.

Сокращение вторичной обработки

Одним из преимуществ прогрессивной штамповки является то, что многие готовые детали практически не требуют дополнительной обработки после штамповки.

В зависимости от конструкции изделия операции, выполняемые в процессе штамповки, могут включать:

· Пробивка отверстий

· Обработка кромок

· Гибка

· Тиснение

· Формирование

Для более сложных компонентов прогрессивную штамповку также можно комбинировать со штамповкой глубокой вытяжки для эффективного изготовления корпусовидных или устойчивых к давлению деталей.

Сокращение вторичных операций сокращает производственные циклы и снижает общую сложность производства.

Лучшее использование материалов

Сырье составляет значительную часть производственных затрат.

Инструменты с прогрессивной матрицей тщательно разработаны для максимального использования материала за счет оптимизации расположения полос и минимизации отходов.

Производители обычно обрабатывают:

· Холоднокатаная сталь

· Углеродистая сталь

· Оцинкованная сталь

· нержавеющая сталь 304

· нержавеющая сталь 316

· Алюминий

· Медь

· Специальная сталь глубокой вытяжки

Эффективное использование материалов не только сокращает количество отходов, но и поддерживает более устойчивые методы производства.

Инженерная поддержка повышает эффективность производства

Эффективное производство начинается задолго до того, как первый лист металла попадает в штамповочный пресс. Проектирование продукта, разработка оснастки и планирование процессов — все это влияет на конечный результат производства.

Опытный поставщик прогрессивной штамповки обеспечивает техническую поддержку на ранних стадиях проекта, чтобы помочь клиентам избежать ненужных производственных рисков.

Типичные инженерные услуги включают в себя:

· Анализ DFM (Проектирование для технологичности)

· Оценка осуществимости оснастки

· Рекомендации по выбору материала

· Оптимизация чертежей

· Предложения по снижению затрат

· Проверка прототипа

Производители, поддерживающие 2D-чертежи CAD, 3D STEP, IGS, SolidWorks и реверс-инжиниринг на основе физических образцов, могут помочь клиентам эффективно перейти от концепции продукта к массовому производству.

Для компаний, разрабатывающих новые продукты или заменяющих импортные компоненты, раннее участие в проектировании часто сокращает циклы разработки и снижает производственные затраты без ущерба для производительности продукта.

Комплексное производство повышает общую производительность

Многие OEM-проекты включают в себя нечто большее, чем просто штамповку. После того, как металлические детали сформированы, перед сборкой часто требуются дополнительные процессы, такие как механическая обработка, сварка и обработка поверхности.

Работа с несколькими поставщиками может увеличить время выполнения заказов, создать проблемы в общении и усложнить управление качеством.

Универсальное производственное решение упрощает этот процесс, объединяя множество возможностей под одной крышей.

Типичные услуги включают в себя:

· Проектирование и изготовление пресс-форм.

· Прогрессивная штамповка

· Штамповка глубокой вытяжки.

· Точная штамповка

· Формирование толстой пластины

· Обработка на станке с ЧПУ

· Сварка и сборка

· Обработка поверхности

· Проверка размеров

· Экспортная упаковка

Вместо того, чтобы координировать работу нескольких производственных партнеров, клиенты работают с одной командой инженеров, отвечающей за весь производственный процесс. Такой подход улучшает координацию проекта, сокращает производственные задержки и обеспечивает стабильное качество по всей цепочке поставок.

Глубокая штамповка расширяет производственные возможности

Не все металлические детали можно изготовить только с помощью традиционной штамповки.

Такие изделия, как герметичные корпуса, цилиндрические корпуса и глубокие конструктивные элементы, часто требуют дополнительных операций формовки.

Сочетая прогрессивную штамповку со штамповкой глубокой вытяжки, производители могут производить детали, имеющие:

· Равномерная толщина стенок

· Стабильная прочность конструкции

· Качество гладкой поверхности

· Отличная размерная стабильность

Типичные области применения включают в себя:

· Корпуса компрессоров

· Корпуса под давлением

· Механические крышки

· Промышленные контейнеры

· Компоненты пневматического оборудования

Поскольку отклонение толщины стенки контролируется в пределах 5 %, технология глубокой вытяжки дополняет прогрессивную штамповку для более сложных промышленных применений.

Надежные производственные мощности поддерживают долгосрочные проекты

По мере увеличения объемов производства производителям нужны поставщики, которые могут поддерживать стабильный выпуск без ущерба для качества.

Профессиональные производители прогрессивной штамповки инвестируют в современное оборудование для поддержания стабильного производства.

Типичные производственные возможности включают в себя:

· Прецизионные прессы от 63Т до 315Т

· Автоматические линии штамповки

· Собственная мастерская по производству пресс-форм.

· Гибкий график производства.

· Небольшие пробные заказы

· Ежегодное массовое производство

· Глобальный экспортный потенциал

Наличие инструментальных мастерских также позволяет ускорить обслуживание пресс-форм, инженерные модификации и сократить время выполнения повторных заказов.

Для OEM-заказчиков эти возможности позволяют улучшить планирование производства и повысить надежность поставок.

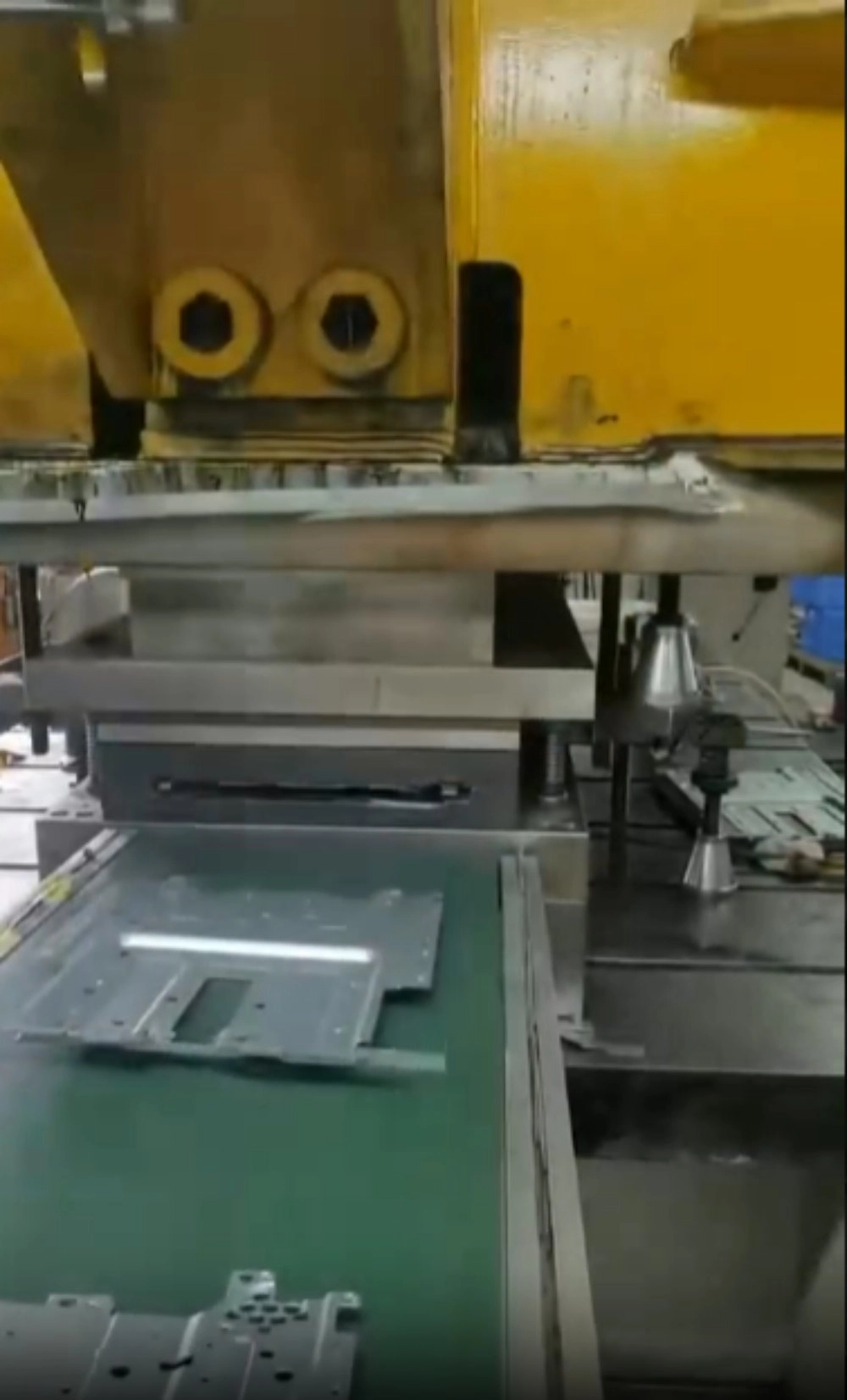

Отрасли, которые полагаются на точность и эффективность

Сочетание точности, скорости и повторяемости делает прогрессивную штамповку подходящей для самых разных отраслей промышленности.

Общие приложения включают в себя:

Автомобильная промышленность

Кронштейны аккумуляторной батареи, усиливающие пластины, разъемы, компоненты сидений и конструкционное оборудование.

Промышленное оборудование

Кронштейны для оборудования, монтажные пластины, опорные рамы, защитные кожухи и прецизионные механические детали.

Производство компрессоров

Аксессуары для компрессоров, герметичные корпуса, опорные кронштейны, компоненты клапанов и корпуса.

Пневматическое оборудование

Кронштейны цилиндров, опоры клапанов, оборудование воздушной системы и прецизионные монтажные компоненты.

Железнодорожный транзит

Опоры для оборудования, оборудование для прокладки кабелей и конструкции из листового металла.

Аэрокосмическая промышленность

Прецизионные кронштейны, легкие конструктивные элементы и крепеж для оборудования.

Полупроводниковое оборудование

Стойки для оборудования, кронштейны датчиков, компоненты корпусов и прецизионные опорные конструкции.

Новое энергетическое оборудование

Компоненты аккумуляторной системы, электрические опоры, кронштейны системы охлаждения и усиление конструкции.

Во всех этих отраслях производители разделяют одни и те же приоритеты: стабильное качество, повторяемая точность и надежная доставка. Прогрессивная штамповка помогает удовлетворить эти требования за счет автоматизированного производства и стандартизированного инструмента.

Почему стоит сотрудничать с Shanghai Hehua Machinery Technology Co., Ltd.?

Выбор правильного партнера-производителя так же важен, как и выбор правильного производственного процесса.

Основанная в 2005 году компания Shanghai Hehua Machinery Technology Co., Ltd. и ее дочерняя компания Hehua Machinery Technology (Kunshan) Co., Ltd., основанная в 2018 году, специализируются на производстве ключевых металлических деталей для высокотехнологичных отраслей, включая автомобильную, железнодорожную, аэрокосмическую, ветроэнергетику, атомную энергетику, промышленное оборудование, полупроводниковое оборудование и новое энергетическое оборудование.

Имея производственное предприятие площадью более 17 800 квадратных метров и насчитывающее более 160 сотрудников, Hehua предоставляет комплексные услуги OEM и ODM, которые включают в себя:

· Собственная разработка пресс-форм.

· Прогрессивная штамповка

· Штамповка глубокой вытяжки.

· Обработка на станке с ЧПУ

· Сварка

· Полная обработка поверхности

· Окончательный контроль качества

Клиенты также получают преимущества:

· 7-дневный быстрый отбор проб

· Выделенное управление счетами

· Индивидуальная инженерная поддержка

· Оптимизация ДФМ

· Отслеживаемость материалов

· Полные отчеты о проверках

· Готовая к экспорту упаковка

· 98% своевременная доставка

Система управления качеством компании подтверждена международно признанными сертификатами, включая ISO 9001, IATF 16949, EN 15085 и EN 9606-1, что свидетельствует о ее стремлении поставлять прецизионные металлические компоненты для требовательных промышленных применений.

Заключение

Точность и эффективность производства больше не являются конкурирующими целями. Благодаря современным производственным технологиям компании могут достичь как правильного производственного процесса, так и правильного производственного партнера.

Прогрессивная штамповка повышает производительность производства за счет объединения нескольких операций формования в один непрерывный производственный цикл. Результатом является более строгий контроль размеров, более быстрое производство, улучшенное использование материалов и большая согласованность в программах крупносерийного производства.

В сочетании с инженерной поддержкой, собственными инструментами, возможностями глубокой вытяжки, механической обработкой с ЧПУ, сваркой и полным управлением качеством прогрессивная штамповка становится комплексным решением для производства сложных металлических компонентов в широком спектре отраслей промышленности.

Независимо от того, включает ли ваш проект аксессуары для компрессоров, промышленное оборудование, пневматическое оборудование или прецизионные детали из листового металла, партнерство с опытным производителем помогает обеспечить надежное качество от разработки прототипа до полномасштабного производства.
