Как токарная обработка с ЧПУ обеспечивает точность ±0,005 мм для нестандартных деталей

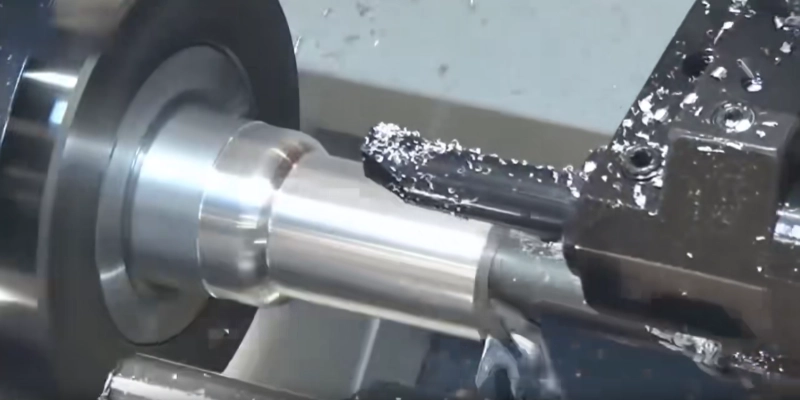

Точность точения достигается не только на токарном станке с ЧПУ. Это зависит от проверки чертежей, стабильности материала, выбора инструмента, последовательности обработки, управления процессом и контроля размеров. В этой статье объясняется, как услуги токарных станков могут обеспечить допуски при токарной обработке до ±0,005 мм для требовательных нестандартных механических деталей.

Когда изготовленной на заказ детали требуется правильная посадка вала и отверстия, уплотнительная канавка для поддержания давления или монтажная поверхность, отвечающая строгим требованиям к размерам, процесс обработки необходимо контролировать от первой операции до окончательного контроля. Небольшие отклонения в размерах промышленных компонентов могут повлиять на сборку, герметизацию, износостойкость и общую производительность оборудования.

В Hehua Machinery Technology (Kunshan) Co., Ltd. обработка с ЧПУ организована вокруг этого полного процесса, а не рассматривается как изолированная операция. Компания обеспечивает токарную обработку на станках с ЧПУ, а также фрезерование, растачивание, сверление, нарезание резьбы, развертывание и другие процессы обработки для поддержки сложных нестандартных компонентов.

Где имеет значение допуск на токарную обработку ±0,005 мм

Не для каждого обрабатываемого компонента требуется одинаковый допуск. Для общих конструктивных деталей может быть достаточным более широкий допуск. Однако компоненты, требующие точной посадки вала и отверстий, седел подшипников, уплотнительных канавок, резьбовых соединений или поверхностей, несущих давление, часто требуют гораздо более строгого контроля размеров.

Токарная обработка с ЧПУ, предлагаемая услугами токарной обработки, достигает диапазона допусков от ± 0,005 до ± 0,02 мм, в зависимости от конструкции детали, материала, геометрии и требований к обработке. Этот диапазон дает инженерам гибкость в определении допусков в соответствии с фактическими функциональными требованиями вместо применения излишне жестких спецификаций для каждого размера.

Например, прецизионный вал может нуждаться в тщательном контроле над своим наружным диаметром, чтобы он правильно подходил к подшипнику или сопрягающему компоненту. Для компонента, связанного с уплотнением, могут потребоваться точные размеры канавок для обеспечения требуемого уплотнения. В механических аксессуарах, устойчивых к давлению, постоянство размеров особенно важно, поскольку готовая деталь должна надежно работать при рабочих нагрузках.

Точность начинается еще до обработки

Достижение жесткого допуска начинается с понимания рисунка. Программа ЧПУ может соответствовать предоставленным размерам, но плохо продуманная конструкция все равно может создать ненужные трудности обработки, проблемы с доступом к инструменту, риски деформации или неэффективные производственные циклы.

Hehua поддерживает 2D-чертежи САПР и распространенные 3D-форматы, включая STEP, IGS, SolidWorks и UG. Профессиональные инженеры могут просмотреть чертежи в течение 24 часов и выявить потенциальные риски обработки до начала производства.

Этот обзор может охватывать критические размеры, припуски на обработку, системы отверстий, толщину стенок, доступность инструмента, распределение допусков и последовательность производства. Для новых продуктов команда также может обеспечить оптимизацию процесса DFM, чтобы улучшить технологичность и снизить производственные затраты, которых можно избежать.

Этот подход особенно полезен для OEM-проектов, где клиент может предоставить только чертеж или физический образец. Также может поддерживаться обратное проектирование и стандартизация чертежей для нестандартных компонентов, старых деталей оборудования, а также локализация импортированных деталей.

Выбор материала влияет на точность размеров

Одна и та же стратегия обработки не может быть просто применена к каждому материалу. Различные металлы и конструкционные пластмассы по-разному реагируют на силы резания, нагрев, инструменты и условия обработки.

Доступный диапазон материалов включает ковкий чугун, такой как QT450-10 и QT700-2, серый чугун, такой как HT250 и HT300, углеродистую сталь, легированную сталь, нержавеющую сталь 304 и 316, алюминиевые сплавы, латунь, красную медь, ПОМ, нейлон, акрил и другие инженерные пластмассы.

Поведение материала напрямую влияет на стабильность обработки. Например, нержавеющая сталь требует соответствующих параметров резки и инструментов для управления термическим и деформационным упрочнением. Алюминий требует внимания к состоянию инструмента и эвакуации стружки. Чугун и ковкий чугун требуют подходящего инструмента и технологических настроек для поддержания постоянства размеров и управления абразивными частицами.

Для производственных партий Hehua может предоставить анализ спектра материалов и отчеты об испытаниях механических свойств, при этом информация о материале сохраняется для отслеживания. Это важно, когда детали используются в оборудовании, где стабильность материала является частью требования к качеству.

Управление процессами с ЧПУ — это больше, чем просто токарная обработка

Для прецизионно выточенного компонента могут потребоваться дополнительные операции, прежде чем он будет готов к сборке. Вал может нуждаться в сверлении, нарезании резьбы, фрезеровании или обработке шпоночных пазов. Для компонента клапана может потребоваться несколько отверстий и пересекающихся каналов. Устойчивый к давлению аксессуар может сочетать в себе точеные поверхности с функциями точного монтажа.

По этой причине обрабатывающие мощности Hehua включают токарные станки с ЧПУ, вертикальные и горизонтальные обрабатывающие центры, токарно-фрезерные композитные центры, расточные станки с ЧПУ и сверлильные центры.

Компания может интегрировать точение, фрезерование, растачивание, сверление, развертывание, нарезание резьбы, снятие фасок и прокатку в свой рабочий процесс обработки. Контролируемое производство этих операций помогает уменьшить отклонения в размерах, которые могут возникнуть при перемещении компонента от одного поставщика к другому.

Это особенно полезно для сложных деталей, поскольку взаимосвязь между различными обработанными поверхностями может быть столь же важна, как и допуск отдельного диаметра. Поддержание контролируемой последовательности обработки помогает сохранить точность позиционирования и сократить количество ненужных вторичных операций.

Как проверка ШМ подтверждает результат

Жесткие допуски на механическую обработку необходимо измерять, а не просто заявлять. Вот почему контроль размеров является важной частью точного производства с ЧПУ.

Hehua использует проверку ШМ вместе с проверкой первого изделия, регулярной проверкой в ​​процессе производства и окончательной проверкой. Ключевые размеры могут пройти 100% проверку, при необходимости полный отчет о проверке размеров предоставляется вместе с доставкой.

Для компонента, изготовленного с допуском на обточку ±0,005 мм, проверка помогает подтвердить, остается ли фактический размер в пределах указанного диапазона. Оборудование КИМ особенно полезно, когда компонент содержит несколько критических размеров, позиционных взаимосвязей или геометрических требований, которые трудно надежно проверить с помощью одних только основных измерительных инструментов.

Спецификации обработки также включают допуски фрезерования от ±0,008 до ±0,03 мм, допуск на расточку до ±0,005 мм и допуск на сверление и нарезание резьбы ±0,02 мм. Шероховатость поверхности может варьироваться от Ra0,8 до Ra3,2 в зависимости от применения, а плоскостность можно контролировать до уровня ≤0,02 мм/100 мм.

Эти методы проверки обеспечивают более четкую связь между требованиями к чертежу и поставляемым компонентом.

Области применения прецизионных деталей

Прецизионная токарная обработка на станке с ЧПУ обычно требуется для компонентов, соответствие размеров которых напрямую влияет на работу оборудования. Типичные области применения включают седла подшипников, уплотнительные фланцы, износостойкие втулки, прецизионные монтажные кронштейны, блоки цилиндров, блоки клапанов, устойчивые к давлению корпуса и другие механические аксессуары.

Области применения, обслуживаемые Hehua, включают компрессорное оборудование, строительную технику, пневматическое оборудование, автомобильные компоненты, гидравлические системы, железнодорожный транспорт, ветроэнергетическое оборудование и другое промышленное оборудование.

Для компонентов, устойчивых к давлению, точность размеров может сочетаться с выбором материала, качеством обработки и проверкой, чтобы создать компонент, подходящий для сложных условий эксплуатации. Для автомобильной промышленности и производства высококачественного оборудования также важно постоянное качество производства, когда одну и ту же деталь необходимо поставлять неоднократно в течение расширенного производственного цикла.

От прототипа к массовому производству

Точная механическая обработка не ограничивается изготовлением разовых прототипов. Полезный партнер по обработке с ЧПУ должен быть в состоянии поддерживать согласованность процесса, когда проект переходит от выборки к пробному производству, а затем к массовому производству.

Hehua поддерживает быстрый отбор проб в течение 3–7 дней для соответствующих проектов и обеспечивает индивидуальную инженерную поддержку на протяжении всего процесса. Ее производственные мощности включают более 10 обрабатывающих центров с ЧПУ и полный спектр оборудования с ЧПУ, а также собственные возможности литья и ковки.

Ежемесячная производственная мощность может достигать более 50 000 штук, что позволяет использовать один и тот же рабочий процесс обработки как для мелкосерийной разработки, так и для более крупных производственных программ. Обычные заказы обычно доставляются в течение 15–30 дней, тогда как срочные заказы могут получать приоритетное планирование в зависимости от условий производства.

Такая производственная структура полезна для OEM-заказчиков, которым необходимо перейти от проверенного прототипа к стабильному серийному производству без изменения производственного процесса или поставщика в середине проекта.

Комплексный подход к прецизионной токарной обработке с ЧПУ

Достижение допуска при токарной обработке ±0,005 мм является результатом одновременного контроля нескольких факторов. Анализ чертежей устанавливает требования к обработке, контроль материала обеспечивает стабильную отправную точку, соответствующее оборудование с ЧПУ и инструменты поддерживают согласованность процесса, а проверка КИМ проверяет готовые размеры.

Благодаря возможностям механической обработки, контроля, литья, ковки, сборки и обработки поверхности компания Hehua Machinery Technology (Kunshan) Co., Ltd. предоставляет интегрированный производственный маршрут для клиентов, которым требуются механические детали на заказ.

Для проектов, включающих прецизионные валы, седла подшипников, уплотнительные компоненты, блоки клапанов, устойчивые к давлению аксессуары или другие токарные детали с жесткими допусками, услуги токарной обработки можно комбинировать с дополнительными процессами с ЧПУ для удовлетворения полных требований к чертежам, а не рассматривать токарную обработку как отдельную операцию.

Объединив инженерный анализ, производство с ЧПУ, контроль размеров и отслеживание партий в одном рабочем процессе, услуги токарных станков могут предоставить практическое решение для нестандартных деталей, где постоянство размеров имеет значение от первого образца до массового производства.
