Лазерная сварка тонкого листового металла: как уменьшить деформацию сварного шва

Тонкий листовой металл широко используется в корпусах оборудования, кронштейнах, рамах, корпусах, крышках и прецизионных конструктивных элементах. Однако сварка тонких металлических листов может оказаться сложной задачей. Чрезмерное тепловложение может привести к короблению, деформации, прожогам, отклонениям размеров или видимым дефектам поверхности. Поэтому для производителей, работающих с жесткими допусками, контроль деформации сварного шва так же важен, как и достижение достаточной прочности сварного шва.

Лазерная сварка представляет собой эффективное решение для многих изделий из тонколистового металла, поскольку она концентрирует энергию в небольшой зоне сварки и может снизить ненужное тепловое воздействие. В сочетании с правильным проектированием соединений, контролем приспособлений, параметрами сварки, правкой, проверкой и отделкой поверхности лазерная сварка может помочь производителям производить более стабильные и однородные сборки из листового металла.

Для компании Shanghai Hehua Machinery Technology Co., Ltd. сварка является частью интегрированного процесса производства металла, включающего резку, изготовление приспособлений, сварку, правку, вторичную обработку на станках с ЧПУ, контроль и обработку поверхности. Такой подход позволяет учитывать сварочную деформацию с начала производственного процесса, а не корректировать ее только после сварки.

Почему тонкий листовой металл деформируется во время сварки?

Деформация сварного шва в основном вызвана неравномерным нагревом и охлаждением. Когда сварочная дуга или лазерный луч нагревают локализованную область, металл расширяется. По мере того как область сварки охлаждается и сжимается, между нагретой зоной и окружающим материалом возникают внутренние напряжения. Если эти напряжения не контролировать должным образом, лист может согнуться, скрутиться, выгнуться или отойти от заданных размеров.

Тонкий листовой металл особенно чувствителен, поскольку он имеет меньшую толщину материала, чтобы противостоять тепловому напряжению. Деталь, которая до сварки выглядит плоской, может заметно деформироваться после нескольких сварных швов.

К общим факторам, влияющим на деформацию, относятся:

· Толщина листа и тип материала

· Тепловложение при сварке

· Скорость сварки

· Совместная конфигурация

· Длина и последовательность сварных швов

· Конструкция зажимов и приспособлений

· Геометрия детали

· Количество и расположение сварных швов

· Требования к выпрямлению после сварки

По этой причине простого выбора метода низкотемпературной сварки недостаточно. Весь процесс сварки должен быть спроектирован с учетом окончательных требований к размерам компонента.

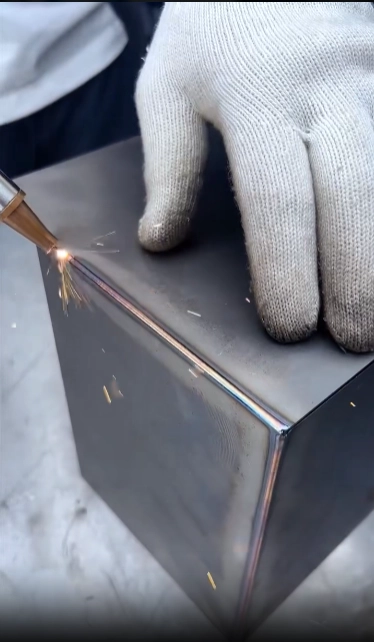

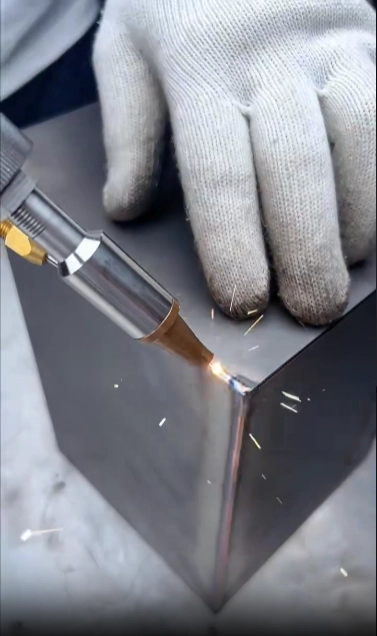

Как лазерная сварка помогает уменьшить деформацию тонкого листового металла

Одним из основных преимуществ лазерной сварки является концентрированный источник тепла. По сравнению с традиционными процессами сварки лазер может доставлять энергию на относительно небольшую площадь, помогая ограничить размер зоны термического влияния и уменьшить ненужное тепловое воздействие.

Для тонкого листового металла это может быть особенно полезно, когда компоненту требуется чистый внешний вид и контролируемая точность размеров.

Однако лазерная сварка не устраняет деформацию автоматически. Неправильная мощность, скорость перемещения, положение фокуса, подготовка соединения или последовательность сварки все равно могут привести к тепловым искажениям. Ключевым моментом является соответствие процесса сварки толщине материала, структуре соединения, требованиям к нагрузкам и требованиям к внешнему виду готовой детали.

В компании Shanghai Hehua Machinery Technology Co., Ltd. процесс сварки выбирается в соответствии с фактическими требованиями каждого проекта. Помимо лазерной сварки, компания предлагает услуги MIG/MAG, TIG/GTAW, точечную сварку, угловую сварку, сварку под флюсом, пайку и роботизированную автоматическую сварку. Это позволяет адаптировать метод сварки к листам разной толщины и структурным требованиям, вместо того, чтобы навязывать каждый проект одному и тому же процессу.

1. Оптимизация конструкции сварки перед началом производства

Один из наиболее эффективных способов борьбы с деформацией — решить проблему до того, как будет сварена первая деталь.

Подходящая конструкция сварки должна учитывать расположение соединения, размер сварного шва, длину сварного шва, жесткость компонента, доступ для сварочной горелки или лазерной головки, а также ожидаемое направление термического сжатия.

Hehua Machinery поддерживает проверку чертежей и оптимизацию сварки DFM перед началом производства. Компания работает с 2D-чертежами CAD, а также с файлами 3D STEP, IGS, SolidWorks и UG. Обратное проектирование на основе физических образцов также доступно для клиентов, которым необходимо воспроизвести существующие сварные компоненты.

Во время технического анализа можно заранее оценить потенциальную сварочную деформацию и риск растрескивания. Это помогает снизить потребность в обширных доработках после начала производства.

2. Используйте подходящие приспособления и зажимы.

Крепления играют важную роль в сохранении положения тонкого листового металла во время сварки. Без достаточной поддержки лист может сдвинуться или деформироваться под воздействием тепла.

Хорошее приспособление должно надежно удерживать деталь, сохраняя при этом эффективность процесса сварки. Однако чрезмерный зажим может также создать нежелательные остаточные напряжения. Поэтому конструкция приспособления должна основываться на геометрии и последовательности сварки конкретного узла.

Для индивидуальных проектов OEM и ODM компания Shanghai Hehua Machinery Technology Co., Ltd. может обеспечить изготовление приспособлений в рамках своего комплексного производственного обслуживания. Это особенно полезно при повторном производстве, где постоянство креплений напрямую влияет на повторяемость сварных швов.

3. Контроль тепловложения и параметров сварки.

Тепловложение является одной из наиболее важных переменных в контроле деформации. Чрезмерная энергия может увеличить зону термического влияния и усилить тепловое сжатие после охлаждения.

Для тонкого листового металла параметры сварки должны быть тщательно подобраны в зависимости от типа и толщины материала. Углеродистая сталь, оцинкованная сталь, нержавеющая сталь 304/316, алюминиевый сплав, чугун, ковкий чугун и медные сплавы имеют разные термические и сварочные характеристики.

Правильный баланс между энергией сварки и скоростью движения имеет важное значение. Целью является не просто использование минимально возможного тепловложения, а достижение адекватного проплавления и прочности сварного шва при минимизации ненужной тепловой нагрузки.

При крупносерийном производстве роботизированная сварка может еще больше улучшить стабильность за счет поддержания повторяемости скорости перемещения, положения горелки и последовательности сварки.

4. Спланируйте последовательность сварки.

Последовательность сварки может иметь большое влияние на окончательную форму сборки из тонкого листового металла.

Если длинные сварные швы выполняются непрерывно в одном направлении, результирующее сжатие может потянуть деталь в одну сторону. Изменение направления сварки, использование прерывистых сварных швов, если это разрешено конструкцией, или распределение сварных швов по разным участкам может помочь сбалансировать термическое напряжение.

Лучшая последовательность зависит от геометрии детали и требований к конструкции. Для прецизионных компонентов зачастую лучше определить последовательность сварки на этапе проектирования, а не корректировать ее после того, как деформация уже произошла.

5. При необходимости используйте выпрямление после сварки.

Даже при оптимизированных параметрах сварки некоторые компоненты могут потребовать правки после сварки. Это особенно актуально для сварных рам, оснований оборудования, кронштейнов, корпусов и других узлов, к которым предъявляются строгие требования к размерам.

Hehua Machinery включает в себя послесварочную правку в рамках своих производственных возможностей. После сварки сборки можно проверить и исправить перед переходом к вторичной обработке на станке с ЧПУ или чистовой обработке поверхности.

Компания устанавливает общие допуски на размеры от ±0,1 до ±0,3 мм для соответствующих компонентов, при этом плоскостность контролируется до ≤0,03 мм/100 мм после выпрямления, в зависимости от требований проекта.

Такое сочетание сварки и контролируемой правки обеспечивает более практичный путь достижения окончательных требований к размерам, чем полагаться исключительно на корректировку параметров сварки.

6. Проверьте качество сварного шва и окончательные размеры.

Уменьшение деформации – это только часть качества сварки. Сварной компонент также должен соответствовать требованиям к целостности сварного шва, точности размеров и характеристикам конкретного применения.

В компании Shanghai Hehua Machinery Technology Co., Ltd. сварные узлы проходят входной контроль материалов, внутрипроизводственный контроль, проверку правки после сварки и окончательный контроль качества. Сварные швы проверяются на наличие таких проблем, как пористость, шлаковые включения и растрескивание.

Для компонентов, работающих под давлением, можно провести испытания на воздухонепроницаемость и водонепроницаемость. Магнитопорошковый контроль (MT), ультразвуковой контроль (UT) и гидростатический контроль также доступны для сварных швов под критическим давлением.

Эти процедуры проверки особенно важны для компонентов, используемых в промышленном оборудовании, компрессорном оборудовании, строительной технике и других устройствах, где качество сварки напрямую влияет на эксплуатационную надежность.

7. Рассмотрите возможность обработки поверхности после сварки.

Сборки из тонкого листового металла часто требуют большего, чем просто сварка. В зависимости от применения могут потребоваться шлифовка, полировка, пескоструйная очистка, порошковое покрытие, гальванизация, анодирование, электрофорез, черное оксидирование и другие виды обработки поверхности.

Обработка поверхности после сварки может улучшить коррозионную стойкость и внешний вид, но ее также следует учитывать при первоначальном плане производства. Сварные брызги, острые края, чрезмерное усиление сварного шва и местная деформация могут повлиять на окончательную отделку.

Hehua Machinery обеспечивает комплексную послесварочную обработку, позволяя клиентам совмещать сварку, правку, механическую обработку и чистовую обработку поверхности в рамках одного производственного процесса.

Применение прецизионной сварки тонколистового металла

Контролируемая сварочная деформация особенно важна для компонентов, которые должны соответствовать другим обработанным или собранным деталям.

Типичные области применения включают в себя:

· Сварные корпуса из листового металла

· Рамы компрессоров и корпуса, работающие под давлением

· Базы оборудования

· Кронштейны для строительной техники

· Прецизионные монтажные кронштейны

· Рамы промышленного оборудования

· Легкие алюминиевые конструкции

· Корпуса из нержавеющей стали

· Сварные узлы напорных труб

· Компоненты полупроводникового оборудования

· Новые конструкции энергетического оборудования

Имея опыт работы в автомобильной, железнодорожной, аэрокосмической, ветроэнергетической, атомной энергетике, промышленном машиностроении, полупроводниковом оборудовании и новом энергетическом оборудовании, Shanghai Hehua Machinery Technology Co., Ltd. имеет все необходимое для разработки прототипов и более крупных производственных программ.

Практический подход к уменьшению деформации сварного шва

В случае тонкого листового металла деформацию сварного шва следует рассматривать как проблему управления процессом, а не как проблему, которую можно просто устранить в конце.

Практический рабочий процесс начинается с анализа конструкции и оптимизации DFM, за которым следует выбор соответствующего материала, конструкция приспособления, выбор процесса сварки, контроль подвода тепла, планирование последовательности сварки и правка после сварки. Проверка размеров и проверка качества сварных швов затем подтверждают, соответствует ли готовая сборка требуемым спецификациям.

Этот комплексный подход особенно ценен для проектов OEM и ODM, где клиентам необходимы повторяемые размеры, стабильное качество сварки и надежная поставка нескольких производственных партий.

Shanghai Hehua Machinery Technology Co., Ltd. управляет заводом площадью более 17 800 квадратных метров, на котором работает более 160 сотрудников, и предоставляет комплексные производственные и экспортные услуги. Его качество и сварочные возможности подтверждены квалификациями ISO 9001, IATF 16949, EN 15085 и EN ISO 9606-1.

Для производителей, которые ищут партнера по сварке деталей из тонкого листового металла, правильным решением будет не просто выбор сварочного аппарата. Это выбор полного процесса, способного контролировать нагрев, деформацию, размеры, качество сварки и требования после сварки.

Чтобы обсудить индивидуальный проект тонкого листового металла, можно оценить лазерную сварку наряду с MIG, TIG, точечной и роботизированной сваркой в ​​зависимости от материала, толщины, конструкции соединения, объема производства и требуемых допусков. Благодаря интегрированным возможностям сварки и вторичного производства компания Shanghai Hehua Machinery Technology Co., Ltd. может поддерживать проекты, начиная от проверки чертежей и отбора проб прототипов, вплоть до производства, проверки, обработки поверхности и экспорта.
